ИНВЕРТОРНЫЕ ГЕНЕРАТОРЫ: ОСОБЕННОСТИ
Электростанция инверторного типа состоит из мультиполярного генератора и микрокомпьютера, являющегося цепью управления. По этой причине он обладает следующими свойствами, которых не имеют традиционные электрогенераторы:
- Искажения сигнала напряжения настолько малы, что характеристика близка к идеальной синусоиде.
- Стабильная частотная характеристика (минимальное влияние вращения двигателя).
- Компактность и малый вес.
Эти особенности позволяют обеспечить подачу высококачественного напряжения с искажениями напряжения меньше, чем в обычной электросети. Это означает, что такой генератор может быть использован для подачи питания на очень чувствительное к изменениям напряжения и частоты оборудование (компьютеры, коммуникаци онное оборудование и измерительные приборы).
Кроме этого, благодаря легкому и компактному корпусу, могут выполняться работы в ограниченном пространстве. Таким образом, уровень шумов существенно ниже, чем у существующих переносных моделей.

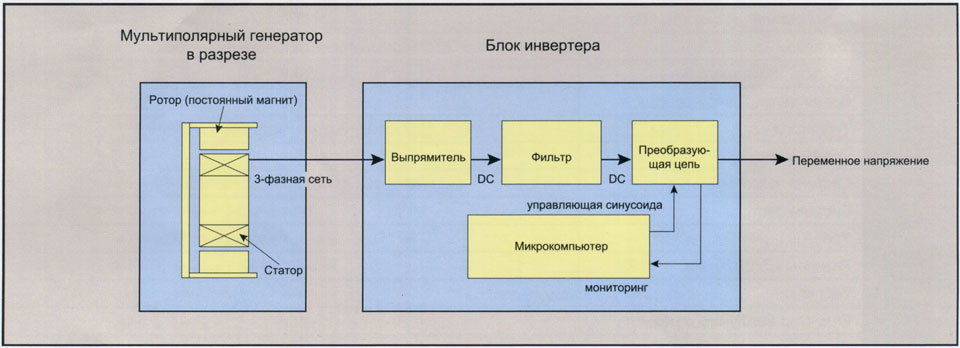

СТРУКТУРНАЯ СХЕМА
- Ротор (постоянный магнит) вращается вокруг статора (обмотка).
- На выходе получается 3-фазный переменный ток, который поступает на цепь выпрямления блока инвертера.
- С помощью цепи выпрямления 3-фазный переменный ток преобразовывается в постоянный ток, а затем стабилизируется при помощи цепи сглаживания.
- В цепи преобразования этот постоянный ток преобразовываетя в синусоидальный, который почти аналогичен полной синусоиде. На выход инвертора поступает переменный ток.
- Микрокомпьютер контролирует напряжение и частоту сигнала по частотной характеристике напряжения.

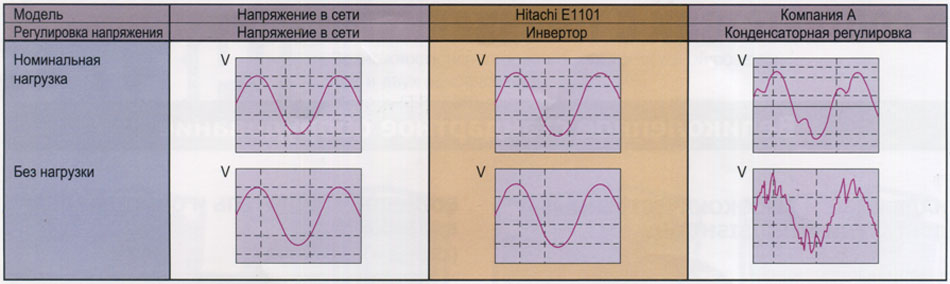

СРАВНЕНИЕ РЕГУЛИРОВКИ ИСКАЖЕНИЙ НАПРЯЖЕНИЯ
|
