СИСТЕМА АВТОМАТИКИ: ИБП + ЭЛЕКТРОСТАНЦИЯ
Подробная информация о системах автоматики Техкам
Системы на базе источника бесперебойного питания (ИБП) с резервным источником подзарядки - генераторной станцией (ГС).
ДОСТОИНСТВА
- Значительное время автономной работы системы, при своевременной дозаправке генераторной станции.
- ИБП отдают ровно столько электроэнергии, сколько в данный момент требуется потребителям. Генераторная станция, когда она запущена, работает и на потребителей и на подзарядку.
- Имеется встроенный в ИБП стабилизатор напряжения (при использовании ИБП ON-LINE типа).
- Не имеют промежутков отсутствия электроснабжения из-за запуска.
|
НЕДОСТАТКИ
- Шум при работе от генератора.
- Относительно непредсказуемое время запуска генераторной станции.
- Необходимо отслеживать количество топлива в баке.
- При использовании автомобильных аккумуляторов, в помещении должна быть установлена принудительная вентиляция.
|
РАБОТА СИСТЕМЫ
При наличии напряжения в сети ИБП стабилизирует его и подаёт на потребители. Одновременно с этим также осуществляется подзарядка аккумуляторных батарей. При пропадании сетевого напряжения автоматически включается инвертор в ИБП и на потребители подаётся напряжение с аккумуляторов. При возобновлении подачи сетевого напряжения потребители переключаются обратно на сеть. Если сетевое напряжение не появилось, а напряжение на аккумуляторах достигло нижнего допустимого значения, то производится запуск генератора для подзарядки аккумуляторных батарей и одновременного питания потребителей. По достижению на аккумуляторной батареи верхнего порога по напряжению (окончание фазы быстрого заряда) генератор останавливается и дальнейшая работа будет производится вновь от аккумуляторов.
Длительность работы от аккумуляторных батарей зависит от мощности подключённых потребителей и ёмкости аккумуляторных батарей. Среднее время работы в зависимости от мощности потребления и ёмкости аккумуляторных батарей, а также отличительные особенности различных аккумуляторных батарей смотри в разделе инверторы.
Рубильники обвода ИБП и АВР необходимы для обеспечения возможности проведения регламентных, сервисных и ремонтных работ, а также аварийного отключения ИБП и АВР без отключения потребителей от электроснабжения.
РЕКОМЕНДУЕМАЯ СХЕМА СИСТЕМЫ РЕЗЕРВНОГО ПИТАНИЯ НА БАЗЕ
ИНВЕРТОР APSX3024SW (3 КВТ) + ЭЛЕКТРОСТАНЦИЯ
ПРИМЕЧАНИЯ:
- Положения рубильника №1: 0 - отключено, 1 - питание напрямую от сети, 2 - питание через ТКМ.
- Положения рубильника №2: 0 - отключено, 1 - питание напрямую от генератора, 2 - питание от сети или ТКМ.
- Положение обводного рубильника инвертора: 0 - отключено; 1 - питание напрямую от сети, генератора или ТКМ; 2 - питание от инвертора.
- Рекомендуемое сечение проводов в силовой части 6 кв.мм.
- Рекомендуемое сечение проводов подключения аккумуляторов не менее 25 кв.мм.
- Рекомендуемое сечение проводов связи инвертор - плата АВР не менее 0,12 кв.мм.
- Максимальная рекомендуемая ёмкость батарей для APSX3024SW - 900А/ч. Это означает, что к инвертору возможно подключить 4-5 комплектов батарей (по 4 штуки в каждом) ёмкостью 200 А/ч или 180 А/ч, или 6 комплектов батарей ёмкостью по 150 А/ч. комплект батарей.

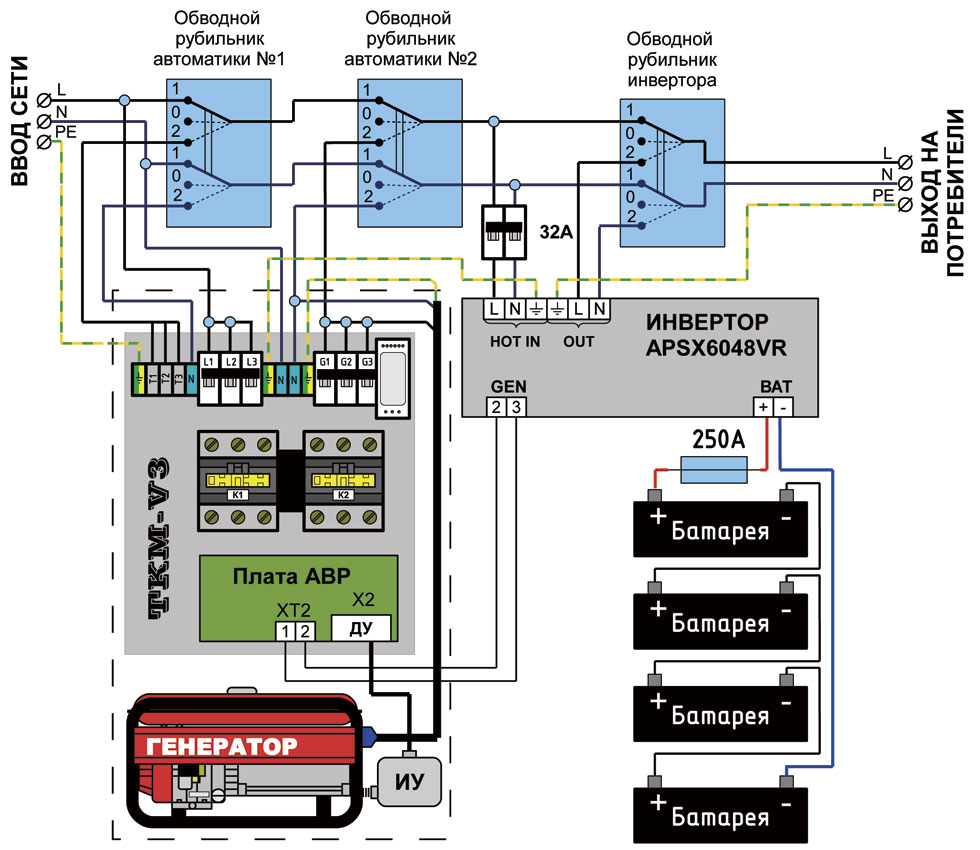

РЕКОМЕНДУЕМАЯ СХЕМА СИСТЕМЫ РЕЗЕРВНОГО ПИТАНИЯ НА БАЗЕ
ИНВЕРТОР APSX6048VR (6 КВТ) + ЭЛЕКТРОСТАНЦИЯ
ПРИМЕЧАНИЯ:
- Положения рубильника №1: 0 - отключено, 1 - питание напрямую от сети, 2 - питание через ТКМ.
- Положения рубильника №2: 0 - отключено, 1 - питание напрямую от генератора, 2 - питание от сети или ТКМ.
- Положение обводного рубильника инвертора: 0 - отключено; 1 - питание напрямую от сети, генератора или ТКМ; 2 - питание от инвертора.
- Рекомендуемое сечение проводов в силовой части 6-10 кв.мм.
- Рекомендуемое сечение проводов подключения аккумуляторов не менее 25 кв.мм.
- Рекомендуемое сечение проводов связи инвертор - плата АВР не менее 0.12 кв.мм.
- Максимальная рекомендуемая ёмкость батарей для APSX6048VR - 900 А/ч. Это означает, что к инвертору возможно подключить 4-5 комплектов батарей (по 4 штуки в каждом) ёмкостью 200 А/ч или 180 А/ч, или 6 комплектов батарей ёмкостью по 150 А/ч.
|
