ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА - ИНТЕРФЕЙС "ДУ ТКМ-V2"

Другая информация о системах автоматики

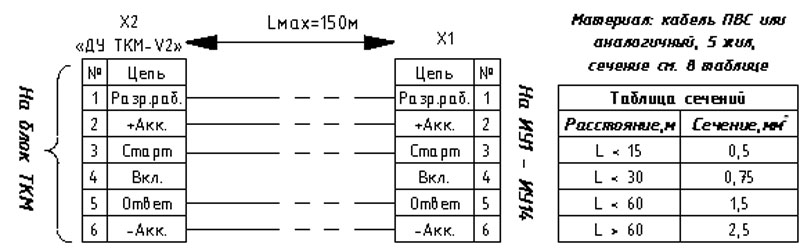

Данный интерфейс используется для управления исполнительными устройствами серии ИУ1-ИУ14. Он состоит из двух питающих проводов и трёх каналов управления. Схема подключения и параметры используемого кабеля для данного интерфейса показаны на рисунке.

Назначение контактов:

1. "Разрешение работы" - разрешает работу генераторной станции. По этому сигналу обычно подключается бортовая сеть генераторной станции и опрашиваются датчики, а в бензиновых генераторных станциях разблокируестя катушка зажигания.
2. "+Акк" - плюсовой провод аккумулятора.
3. "Старт" - запускает двигатель.
4. "Вкл"/"Стоп" - в старых вариантах ТКМ-V1 и TKM-V2 (до 2003г.выпуска) на этот вывод выдавался на 15 секунд сигнал останова. В ТКМ-V3 этот вывод может использоваться для управления включением системы.
5. "Ответ" - сигнал о готовности генераторной станции к запуску и работе.
6. "-Акк" - минусовой провод аккумулятора генераторной станции.

ВНИМАНИЕ!!! Все работы по подключению и переподключению линий интерфейса производить только при отключенном аккумуляторе генераторной станции.
